En mi anterior post sobre la irradiancia y el sol pudimos ver cómo el objetivo de nuestros módulos es siempre recoger la máxima cantidad de energía posible por unidad de superficie, minimizando las perdidas. A continuación te mostraremos cómo instalamos los paneles solares para tener la máxima eficiencia energética.
¿Por qué instalar así y no asá?
Aunque al fin y al cabo es inevitable tener perdidas por aquí y por allá que no dependen de nosotros, es fundamental evitar las pérdidas que sí dependen directamente de nosotros. Como empresa maximizamos la relación costo/beneficio, y como consumidor, disponemos de más energía para gastar en horas de máxima generación…
-Dame un momento que te desarrollo la idea-
Seguro que viendo ese capítulo de tu serie favorita mientras comías unas pipas no te has parado a pensarlo, pero… En la naturaleza ya hay infinidad de procesos adaptativos que tienen como objetivo aprovechar la irradiancia. Lo vemos con los cloroplastos que se desplazan a la parte de la hoja de la planta, donde hay mayor luminosidad. Lo vemos también en los girasoles, seguidores naturales del sol para aprovechar al máximo la radiación y que puedas disfrutar de esas pipas, mientras ves ese capítulo de tu serie favorita. Y si a la naturaleza le funciona, ¿Por qué no copiarlo? Pues eso es lo que hacemos.
Inclinación de los módulos
Seguro que has pasado alguna vez por un huerto solar –Sí, qué horror… -Tranquilo yo pienso lo mismo-… El caso es que me sirven como ejemplo, pues para maximizar la producción estos incluyen dispositivos de seguimiento solar, y como en los girasoles, ya te digo que no es casualidad.

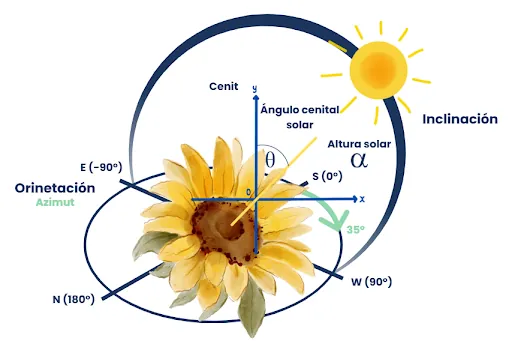

La idea de seguir la posición del sol es por el ángulo cenital solar, cuanto menor sea este, mayor será la irradiancia sobre la superficie. Si la superficie es horizontal a las 12 del mediodía, el ángulo será de cero grados, pues el sol se encuentra en lo más alto del cielo. Si seguimos la posición del sol este ángulo siempre será cero. Ahora ya sí, seguro que entiendes el porqué de que los girasoles y los módulos en los huertos solares, sigan la posición del sol.
En instalaciones como las Comunidades de Vergy, las CEV, el seguimiento solar elevaría los costes y no aumenta demasiado la generación por el tamaño de la instalación, por lo que, aunque controlamos la inclinación, esta es fija, varía entre 5º, -15º y viene determinada por el concepto más importante, el azimut.
Orientación de los módulos
Mantener la inclinación fija nos obliga a realizar la mejor orientación posible para maximizar la generación; esto lo conseguimos con el sur solar. Para que nos entendamos, el sur solar se basa en apuntar al centro de la trayectoria, que sigue el sol por el cielo. En España coincide con el sur geográfico, este es el azimut 0º.
-Y el azimut este…- No te preocupes es un concepto muy sencillo, se basa en el ángulo de desviación entre el sur solar y hacia donde apunta tu módulo. Cuanto mayor sea, mayor será la perdida de generación, pues, como veíamos, menor será la irradiancia recibida.

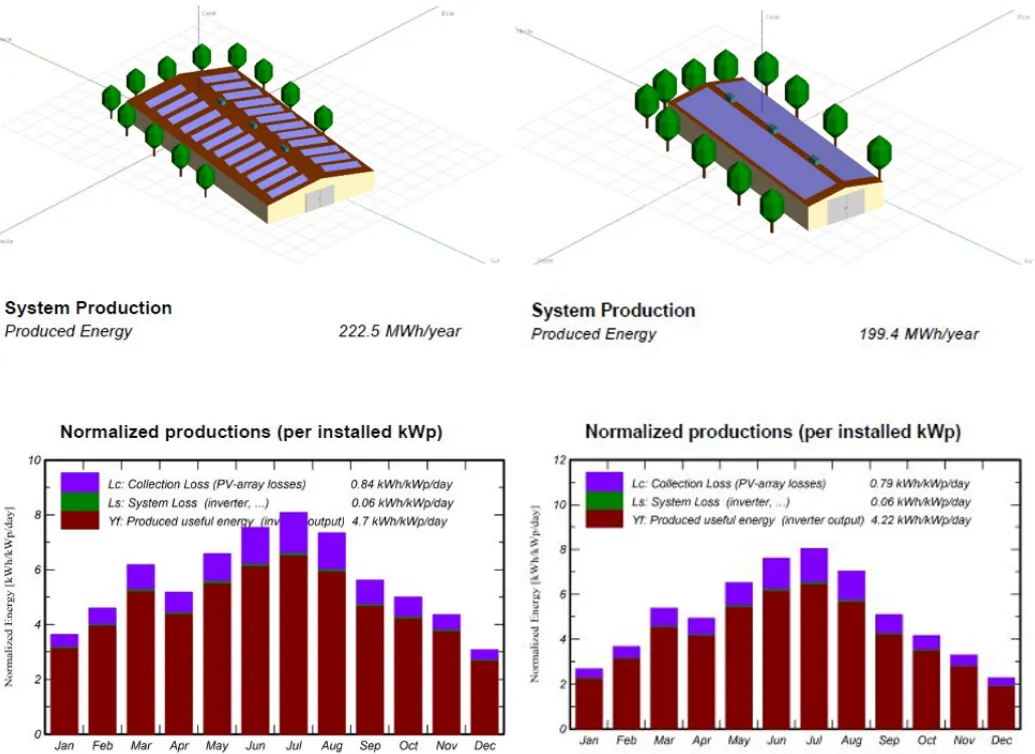

En Vergy aprovechamos la inclinación de la cubierta o la que le damos a los módulos, y el sur solar, a nuestro favor; esto hace que podamos asegurar unas horas de producción en nuestras instalaciones. Para que puedas comprobarlo por ti mismo te dejo por aquí un modelo de PVSYST, con la variación de la generación para la misma cubierta y mismo número de módulos, pero con azimut diferente. El izquierdo sería el método Vergy y el derecho un método este-oeste convencional.
En fin, ahora que ya sabes el cuidado que le ponemos a nuestras instalaciones no tienes de que preocuparte… y si aun así te preocupa… ¡Contáctanos!
Diccionario
- Ángulo cenital solar: es el ángulo formado entre la dirección del sol y la vertical (zenit) en un punto determinado de la superficie terrestre.
- Irradiancia: es la cantidad de energía que incide por unidad de superficie y adicionalmente, por unidad de tiempo.
- Azimut: ángulo medido en el plano horizontal entre el norte geográfico y la proyección de la dirección del sol.
- Sur solar: es la dirección en la que se encuentra el sol al mediodía solar verdadero, es decir, cuando el sol alcanza su punto más alto en el cielo para una ubicación determinada.
- Sur geográfico: punto donde el eje de rotación terrestre atraviesa el hemisferio sur.
